Tailles

• Nibble: 4 bits
• Byte: 8 bits
• Halfword: 16 bits
• Word: 32 bits
• Double Word: 64 bits

Bases

Decimal

{digits}

Exemple: ex: 154

Hexadecimal

0x_{hex_digits} &{hex_digits}

Exemple: 0x9A &9A

Octal

0{octal_digits} 8_{octal_digits}

Exemple: 0232 8_232

Binary

2_{binary_digits} 0b{binary_digits}

Exemple: 2_10011010 0b10011010

Directives

EQU

• La directive EQU assigne une constante numérique au nom symbolique name
• La directive EQU définit une constante, appelée constante d'assemblage (assembly-time constant)

MAX_TEMP    EQU 99
BUFFER_SIZE EQU 20*16

			MOV r0, #MAX_TEMP    ; remplace MOV r0, #99
			MOV r1, #BUFFER_SIZE ; remplace MOV r1, #320

GBLx

• La directive GBLA déclare une variable globale arithmétique initialisée à 0
• La directive GBLL déclare une variable globale logique initialisée à {FALSE}
• La directive GBLS déclare une variable globale de type chaîne de caractères initialisés comme une chaîne vide ""

EXPORT & GLOBAL

• La directive EXPORT déclare à l'éditeur des liens que le nom symbolique peut-être référencé
  • Dans un autre objet
  • Dans un autre fichier
• La directive GLOBAL est un synonyme

        AREA    Example, CODE, READONLY
        EXPORT  DoAdd      ; Export the function name
                           ; DoAdd to be used by
                           ; external modules.
DoAdd   ADD     r0, r0, r1

EXTERN & IMPORT

• La directive EXTERN informe l'assembleur que le nom symbolique n'est pas défini dans le fichier courant
• Le nom symbolique symbole est traité comme une adresse
  • Sa valeur est définie lors de l'opération d'édition des liens
  • Avant l'opération d'édition des liens, sa valeur est zéro

	AREA    Example, CODE, READONLY
	EXTERN  __C_INITIALIZE      ; If C++library linked, gets
								; the adress of __C_INITIALIZE

	LDR     r0, __C_INITIALIZE  ; In not linked, adress is zeroed
	CMP     r0, #0              ; Test if zero
	BEQ     noCLinked           ; Branch on the result

DCB

• La directive DCB
  • Réserve un ou plusieurs bytes en mémoire
  • définit la valeur initiale de ces positions mémoires
    • Lors de l'exécution du programme (runtime), les valeurs de ces positions mémoires peuvent être changées

nbChar  DCB 24, 32
cString DCB "C_string", 0

Warning

Si la directive DCB est suivie par une instruction, l'usage de la directive ALIGN est indispensable

DCW

• La directive DCW
  • Réserve un ou plusieurs halfword (16bits) en mémoire à une adresse paire
  • Définit la valeur initiale de ces positions mémoires

number  EQU 10
data    DCW -255, 2*number

Warning

Si la directive DCW est suivie par une instruction, l'usage de la directive ALIGN est indispensable

DCD

• La directive DCD
  • Réserve un ou plusieurs word (32 bits) en mémoire à une adresse multiple de 4
  • Définit la valeur initiale de ces positions mémoires

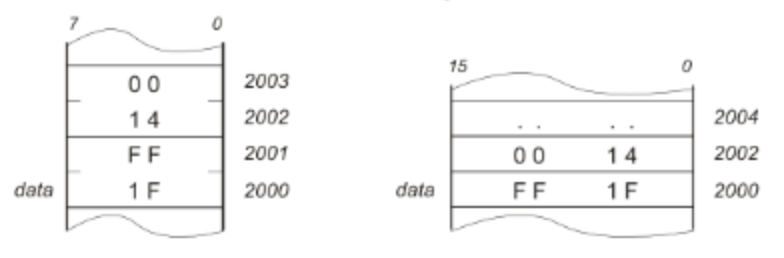

data1   DCD 1, 5, 20    ; Defines 3 words containing
						; decimal values 1,5,and 20
data2   DCD data1 + 4   ; Defines 1 word containing 4 +
						; the address of the label data1

SPACE

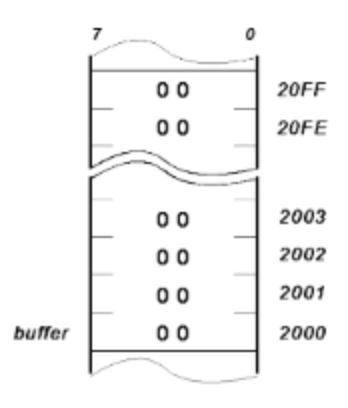

• La directive SPACE réserve un bloc mémoire initialisé à zéro
  • La taille du bloc mémoire est exprimée en byte

		AREA    MyData, DATA, READWRITE
buffer  SPACE   255     ; Define 255 bytes of zeroed store

Warning

Si la directive SPACE est suivie par une instruction, l'usage de la directive ALIGN est indispensable

ALIGN & ORG

• La directive ALIGN aligne la position courante à un multiple de expr, en ajoutant si nécessaire des bytes de bourrage

label1  DCB     1           ; PC now misaligned
        ALIGN               ; Ensure that Func1 addresses
Func1                       ; now aligned on 4-byte boundary
        MOV     r5, #0x5
        ...     ...         ; Code
        MOV     pc, lr      ; Code
        ALIGN   8           ; Now aligned on 8-byte boundary

rout2   ...     ... ; Code

• La directive ORG fixe la valeur absolue de la position courante

		ORG     0x4000      ; instructions start at addr 0x4000
		MOV     r5, #0x5
		...     ...         ; Code
		MOV     pc, lr      ; Code

        ORG     0x8000      ; data start at addr 0x8000
Data1   DCD     12
Data2   DCD     0
