Intérruptions

Principe d’une interruption

Une interruption est un signal envoyé par un périphérique au processeur pour lui indiquer qu’il a besoin de son attention. Le processeur interrompt alors le programme en cours d’exécution pour traiter l’interruption. Une fois l’interruption traitée, le processeur reprend l’exécution du programme interrompu.

Mécanisme d'une interruption

IRQ : Interrupt ReQuest
INTA : INTerrupt Acknowledge

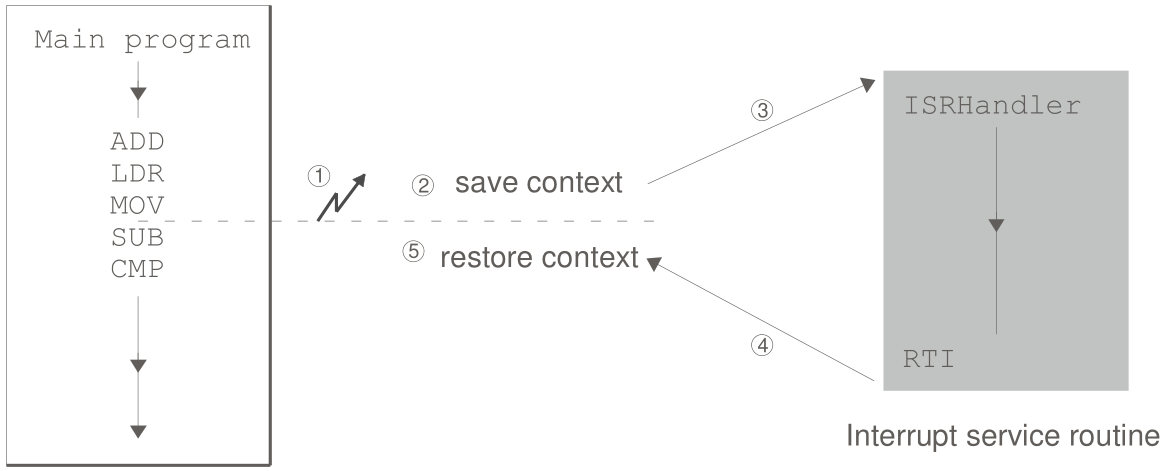

Process

1. Interruption
2. Sauvegarde du contexte (Registres et position du programme)
3. Run du programme d'interruption
4. Retour du programme d'interruption
5. Restauration du contexte (Registres et position du programme)

Etat du processeur définit par :

• Programme Counter (R_{15})
• Status Register
• R_0 \to R_4

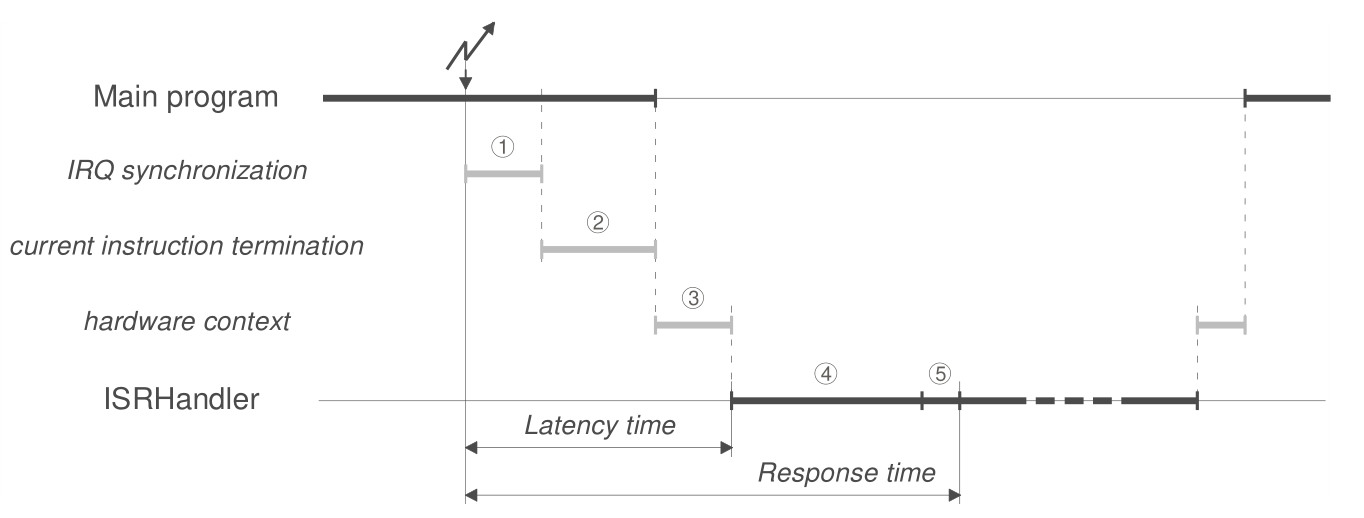

1. IRQ synchronization
   • IRQ asynchrone => synchronisation à l'aide d'une bascule D
2. Finalisation de l'instruction en cours
3. Hardware context
   • Sauvegarde du PC (Programme Counter) et SR (Status Register)
   • Jump à l'adresse de l'interruption
4. Software context
   • Sauvegarde des registres R_0 \to R_4
5. Traitement de l'interruption
   • Fetch de l'instruction

Table des vecteurs

La table des vecteurs d'interruption est une table qui contient les adresses des routines de traitement des interruptions. Elle est située à une adresse fixe dans la mémoire. Lorsqu’une interruption survient, le processeur utilise le numéro de l’interruption pour accéder à la table des vecteurs et obtenir l’adresse de la routine de traitement correspondante.

IVR : Interrupt Vector Register Le IVR est un registre du processeur qui contient l’adresse de la table des vecteurs d’interruption.

Priorité des interruptions

FIQ : Fast Interrupt reQuest - Interruption de plus haute priorité IRQ : Interrupt ReQuest - Interruption de priorité basse

Mécanisme d'une interruption

Le traitement d'une interruption (exceptions en ARM), nécessite les mécanismes suivants :

• Registre d'états
• Gestion des exceptions
• Plusieurs piles
• Table des vecteurs
• Gestion des priorités

Registre d'états

Le registre d'états (CPSR) contient les informations suivantes :

M[4..0]	Mode	Notation
10000	User	_usr
10001	FIQ	_fiq
10010	IRQ	_irq
10011	Supervisor	_svc
10111	Abort	_abt
11011	Undefined	_und
11111	System	_sys

Gestion des exceptions

Les exceptions sont des événements qui interrompent le flux d’exécution normal du processeur. Les exceptions peuvent être de plusieurs types :

Exception	Mode	Description
Reset	_svc	Survient lorsque la broche RESET du processeur est activée. A l’enclenchement du système (power-up) ou à la mise sous tension du processeur
Undefined instruction	_und	Survient lorsque ni le processeur ni les coprocesseurs associés ne reconnaissent l’instruction courante
Software interrupt (SWI)	_svc	Définie par l’utilisateur, cette instruction d’interruption synchrone permet à un programme en mode utilisateur (user) d’accéder à des opérations privilégiées qui ne s’exécutent qu’en mode superviseur (supervisor)
Prefetch abort	_abt	Survient lorsque le processeur tente d’exécuter une instruction qui provient d’une adresse mémoire illégale
Data abort	_abt	Survient lorsque le processeur tente de lire ou d’écrire une donnée à une adresse mémoire illégale
IRQ	_irq	Survient lorsqu’une interruption extérieure au processeur est activée et que le bit I du registre d’états CPRS est mis à 0
FIQ	_fiq	Survient lorsqu’une interruption rapide extérieure au processeur est activée et que le bit F du registre d’états CPRS est mis à 0

Piles

Le processeur ARM possède plusieurs piles pour gérer les interruptions. Chaque mode d’exécution possède sa propre pile et donc surtout son propre pointeur de pile.

Table des vecteurs

La table des vecteurs d’interruption est une table qui contient les adresses des routines de traitement des interruptions. Elle est située à une adresse fixe dans la mémoire à l'adresse 0x00000000. Lorsqu’une interruption survient, le processeur utilise le numéro de l’interruption pour accéder à la table des vecteurs et obtenir l’adresse de la routine de traitement correspondante.

Vector address	Exception type	Exception mode	Priority (1 high, 6 low)
0x00000000	Reset	supervisor	1
0x00000004	Undefined instruction	undef	6
0x00000008	Software interrupt (SWI)	supervisor	6
0x0000000C	Prefetch abort	abort	5
0x00000010	Data abort	abort	2
0x00000014	Reserved	Not applicable	Not applicable
0x00000018	Interrupt (IRQ)	irq	4
0x0000001C	Fast Interupt (FIQ)	fiq	3

Entrées / Sorties d'une interruption

L'entrée d'une interruption se fait par la broche IRQ ou FIQ du processeur :

1. Termine l'instruction en cours
2. Sauvegarde du contexte : PC, CPSR
3. Met le bit du type d'interruption et le nouveau mode à jour
4. Sauvegarde l'addresse de retour (PC - 4) dans le LR du mode
5. Saute à l'adresse de la routine d'interruption qui se trouve dans la table des vecteurs
6. Sauvegarde les registres de travail
7. Exécute la routine d'interruption

La sortie d'une interruption :

1. Restaure les registres de travail
2. Restaure le SPSR du mode dans le CPSR et simultanément met à jour le PC
3. Reprend l'exécution du programme interrompu
