AD/DA
AD
Il existe 4 méthodes principales pour une conversion Analogique vers Digital:
- Parallèle
- Par pesée
- Par comptage
- Sigma-delta
| + (Avantage) | - (Inconvénient) | |
|---|---|---|
| Parallèle Unaire |
Simplicité Monotone |
Taille du circuit ~2^{n} |
| Pesée | Taille du circuit ~n |
|
| Par comptage | 1 seul switch | Nécessite d'aller très vite |

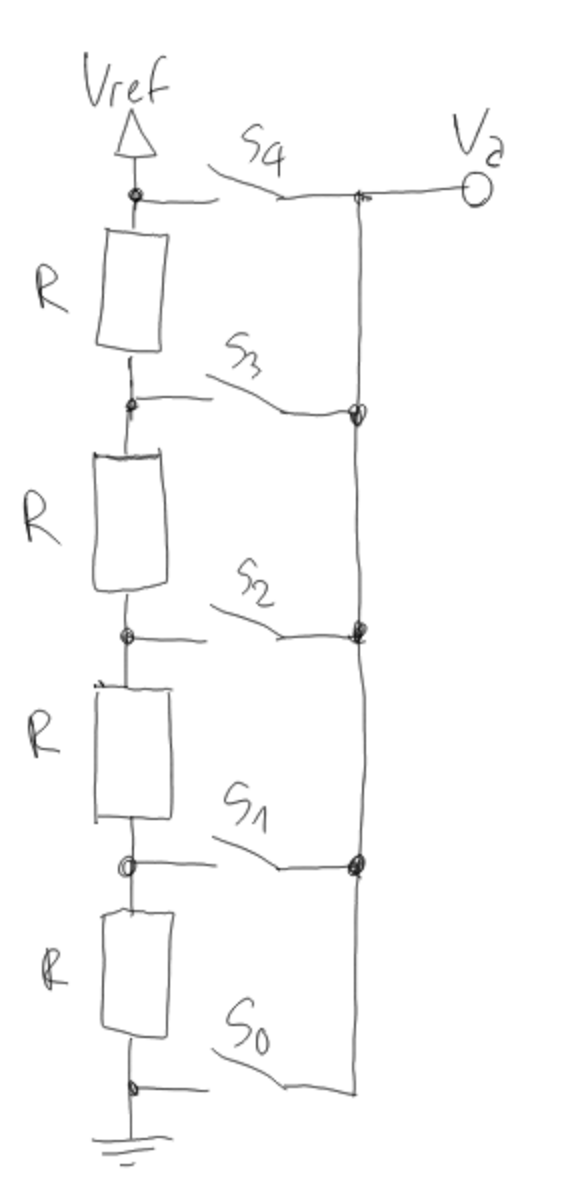

Parallèle
Par comptage
Un seul switch mais avec une fréquence de commutation très rapide
V_{a} = \frac{t_{on}}{T}\cdot V_{ref}
Par pesée
Un switch par bit.
Pour un V_{red} = 1[V] on a:
| z2 | z1 | z0 | Va |
|---|---|---|---|
| 0 | 0 | 0 | 0,000 |
| 0 | 0 | 1 | 0,125 |
| 0 | 1 | 0 | 0,250 |
| 0 | 1 | 1 | 0,375 |
| 1 | 0 | 0 | 0,500 |
| 1 | 0 | 1 | 0,625 |
| 1 | 1 | 0 | 0,750 |
| 1 | 1 | 1 | 0,875 |
DA
Échantillonneur avec maintien
Caractéristique de convertisseurs
Digits et affichage
nBits = Ceiling\left[log_2\cdot \frac{plage}{pas}\right]
